备注：Vortex已经停产，可以维修和续保服务。
升级代替产品：http://www.gzhongkuan.com/products/Polycom-SoundStructureC8.html
无论您是只有一根电话线，还是需要安装大型语音和视频系统，Polycom 的语音电话会议产品都可令您实现清晰、自然的音质。
Polycom 的 Vortex 系列产品专门针对高性能的已装机语音电话会议应用。Vortex 产品可通过最快的汇聚速率来响应室内环境的变化，其较长的回音消除跨度几乎可支持所有规模的房间，并采用了业界领先的噪声消除专利算法，在可能的限度内为董事会会议室、远程学习教室、法庭、酒店及其它需要专业级音响的设施提供了**的音响。
一、Vortex EF22xx系列会议系统声学回声、背景噪声消除设备及电话会议接入系统
一个长期困扰会议系统的问题就是声学回声问题。接收到的声音信号与本地信号叠加后经过麦克风被重新送回远端，然后又以同样的方式被传送回来，如此往复，以至于**产生刺耳的啸叫，严重的影响了会议质量。Vortex EF2210和EF2211采用了居于业界领先地位的声学回声消除技术，从更本上消除了声学回声的产生。
另一个困扰会议系统的问题就是背景噪声问题。会议室内的投影机、供暖/制冷等空调系统、室外道路交通等常常产生令人烦恼的大量噪声，以至于与会者有时不得不提高嗓门大声说话。而EF2210和EF2211采用了拥有技术专利的DSP降噪算法，在不破坏原来声音质量的前提下，极大的降低了输出信号中的背景噪声。麦克风输入通道上的自动增益（AGC）控制功能，可以在用户设定的调节范围内对输入信号进行自动增益或衰减，从而保证了平稳的声音输出，加之每路输入/输出通道上的5段均衡控制，使得输出的声音品质更加清晰自然；系统内建的10 W功率放大器则可以满足一个50人左右会议室的扩声需求。
此外，Vortex EF2201和EF2211的电话耦合器不仅提供了电话会议接入口，而且还可以消除电话线路上的回声和背景噪声，并带有自动增益控制功能。

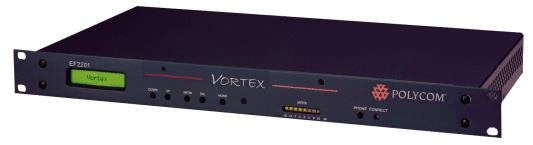

1.1 EF2201 电话接口
u 下一代基于 DSP 的会议电话接口
² 带噪声消除功能的电话混合电路，用于在会议中添加通话
² 与其它 EF2200 系列产品之间采用全数字连接 —— 不需要模拟输入 / 输出
² 前面板 LCD 提供状态显示和控制菜单
² 让所有与会者通过电话听到极其清晰的声音
u 特点和优点
² 显著地减少电话线路中的背景噪声
² 利用完整的交叉点矩阵，用户可以决定如何使用输入和输出信号
² 利用 "Conference Composer" 软件可轻松编程
u 解决方案
² 所有 Vortex 产品均与 SoundStation VTX 1000™ 及 VSX 8000 等 VSX™ 系列视频会议装置集成，可实现质量一流的语音和视频会议。
u 技术指标
² 物理尺寸（毫米）：宽Í长Í高[ 1 U ]，483Í244Í45
² 重量（公斤）：净重：1.8 ；毛重：2.5

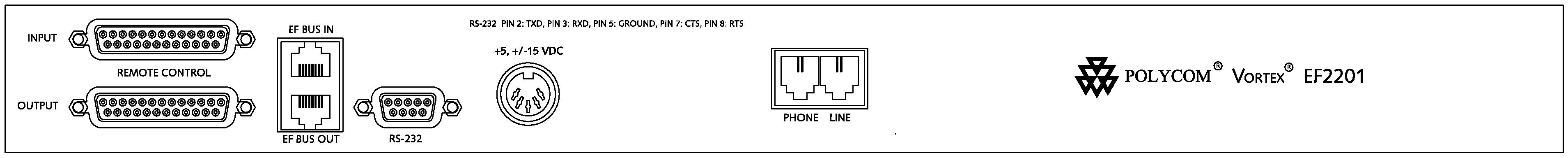

² 物理接口： RS-232 －DB9F；EF Bus输入/输出 －RJ45；外控/状态 －DB25F；电话线路/电话机 RJ11(2个)
² 电源：输入电压 110－240 VAC；47－63 Hz；15 w
² 麦克风输入：-30 dBu至 +0 dBu / -66 dBu至 -33 dBu，为预设，可经软件调整
² 幻像电源：——
² 线路输入：——
² 线路输出：——
² 功放输出：——
² 输入阻抗：——
² 输出阻抗：——
² 头顶空间：20 dB，为预设
² 信噪比：——
² 频率响应：250 Hz －3.6 kHz (电话线路接口)
² 回声消除追踪时限：——
² 可消除回声总量：——
² 收敛率：——
² 噪声抑制：——
² 工作温度：——
² 外控输入：DB25F，1-24针与第25针连接
² 状态输出：每个DB25F输出5V，20 mA
² 线路回声消除器（电话耦合器）：
n 可消除回声：40 dB 总量：60 dB
n 收敛率：30 dB/秒
n 回声消除追踪时限：32 ms
1.2 EF2210 单通道回声/噪声消除器
u 有力地消除噪声与回声
² 独立式系统，各个站点分别配备
² 1 个麦克风/线路输入接口，2 个线路输入接口，3 个线路输出接口
² 业界领先的回声与噪声消除功能，可确保各点间的声音达到**效果
² 具有任意交叉点增益值的8 x 8 矩阵
² 通常与一支或多支麦克风以及麦克风自动混音器一起安装在会议室中
² 提供了单个麦克风输入接口或线路电平输入接口，此外还有两个辅助输入接口
² 业界领先的回音消除技术
² 已获得专利的噪声消除算法可以显著减少发至其它站点的声音中的环境噪声
² 自动增益控制（AGC）只对有效的语音模式作出反应，可将语音增益到所需的水平
² 所有 Vortex 产品均与 SoundStation VTX 1000™ 及 VSX 8000 等 VSX™ 系列视频会议装置集成，可实现质量一流的语音和视频会议。
u 技术指标
² 物理尺寸（毫米）：宽Í长Í高 [ 1 U ]；483Í244Í45
² 重量（公斤）：净重：1.8 ；毛重：2.5
² 物理接口： RS-232 －DB9F；EF Bus输入/输出 －RJ45；外控/状态 －DB25F；音频 －迷你型3.5mm凤凰插口
² 电源：输入电压 110－240 VAC；47－63 Hz；25 w
² 麦克风输入：-30 dBu至 +0 dBu / -66 dBu至 -33 dBu，为预设，可经软件调整
² 幻像电源：24 V，可经软件选择
² 线路输入：-20 dBu至 +0 dBu，为预设，可经软件调整
² 线路输出：-20 dBu至 +0 dBu，为预设，可经软件调整
² 功放输出：10 W，4－16欧姆
² 输入阻抗：> 10千欧姆
² 输出阻抗：——
² 头顶空间：20 dB，为预设
² 信噪比：> 85 dB（线路输入，增益为0 dB）
² 频率响应：20 Hz － 22 kHz
² 回声消除追踪时限：270 ms
² 可消除回声总量：> 65 dB
² 收敛率：40 dB/秒
² 噪声抑制：0－15 dB，可经软件选择
² 工作温度：0－40摄氏度
² 外控输入：DB25F，1-24针与第25针连接
² 状态输出：每个DB25F输出5V，20 mA
² 线路回声消除器（电话耦合器）：
n 可消除回声：——
n 收敛率：——
n 回声消除追踪时限：——
1.3 EF2211 单通道回声/噪声消除器（带电话接口）
u 电话接口上带环境噪声消除功能，可大幅提高电话的接听音质
² 包括带噪声消除功能的电话混合电路，用于在会议中添加通话
² 1 个麦克风/线路输入接口，2 个线路输入接口，3 个线路输出接口
² 可针对特定的国家/地区来设定电话配置，在任何地方都可以使用
² 以 10 瓦的功率放大器带动室内音频设备
² 业界领先的回声与噪声消除功能，可确保各点间的声音达到**效果
² 具有任意交叉点增益值的19 x 10 矩阵
u 特点和优点
² 提高现有会议装置的整体音质
² 消除麦克风/线路输入和电话接听音频的环境噪声
² 麦克风/线路输入和线路输出上具有五波段参量均衡器
² 最多 32 个可由用户配置的预设、16 个出厂预设以及 256 条宏命令以实现灵活的控制
² 可与 Vortex EF2280、EF2241、EF2210 以及 EF2201 等产品链接
² 已获得专利的噪声消除算法可以显著减少发至其它站点的声音中的环境噪声
u 解决方案
² 所有 Vortex 产品均与 SoundStation VTX 1000™ 及 VSX 8000 等 VSX™ 系列视频会议装置集成，可实现质量一流的语音和视频会议。
u 技术指标
² 物理尺寸（毫米）：宽Í长Í高 [ 1 U ]；483Í244Í45
² 重量（公斤）：净重：1.8 ；毛重：2.5

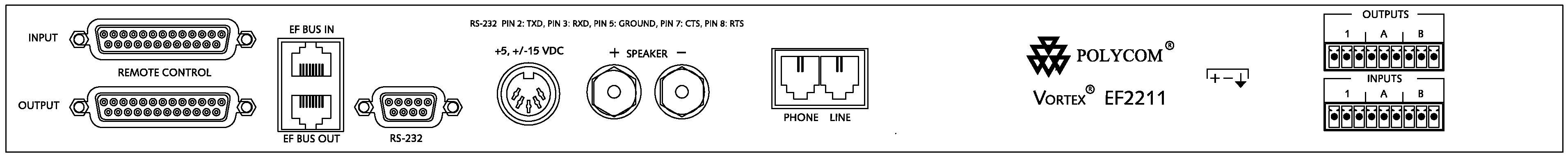

² 物理接口： RS-232 －DB9F；EF Bus输入/输出 －RJ45；电话线路/电话机 RJ11(2个)；外控/状态 －DB25F；音频 －迷你型3.5mm凤凰插口
² 电源：输入电压 110－240 VAC；47－63 Hz；25 w
² 麦克风输入：-30 dBu至 +0 dBu / -66 dBu至 -33 dBu，为预设，可经软件调整
² 幻像电源：24 V，可经软件选择
² 线路输入：-20 dBu至 +0 dBu，为预设，可经软件调整
² 线路输出：-20 dBu至 +0 dBu，为预设，可经软件调整
² 功放输出：10 W，4－16欧姆
² 输入阻抗：> 10千欧姆
² 输出阻抗：50欧姆（可驱动600欧姆）
² 头顶空间：20 dB，为预设
² 信噪比：> 85 dB（线路输入，增益为0 dB）
² 频率响应：20 Hz － 22 kHz
² 回声消除追踪时限：270 ms
² 可消除回声总量：> 65 dB
² 收敛率：40 dB/秒
² 噪声抑制：0－15 dB，可经软件选择
² 工作温度：0－40摄氏度
² 外控输入：DB25F，1-24针与第25针连接
² 状态输出：每个DB25F输出5V，20 mA
² 线路回声消除器（电话耦合器）：
n 可消除回声：40 dB 总量 >65 dB
n 收敛率：30 dB/秒
n 回声消除追踪时限：32 ms
二、Vortex EF2241带有消除声学回声、背景噪声装置的麦克风/线路智能矩阵调音台及电话会议接入系统
2.1 EF2241自动话筒/矩阵混音器（带电话混合电路和功率放大器）
凭借居于业界领先地位的声学回声和背景噪声消除技术，以及基于Polycom DSP算法的电话会议接入系统，Vortex EF2241可以极大的扩展您现有会议系统的音频处理能力。
u 系统概述：
通过系统的EF Bus可以将多达8台的EF2241链接起来，或与Vortex EF2280链接起来进行系统扩展。所有的麦克风/线路输入、AEC参照和辅助输入、线路输出都直接连接到设备的背板上。系统中的16个出厂预设可以被直接或稍作修改后用于普通扩声场所（例如：标准会议室、法庭、远程教学中心以及多点联席会议等）；另外，用户可以将自定义的系统配置保存到32个用户预设中，以备随时调用或修改。此外，还可以利用256个宏定义进行灵活便利的集成控制。用户可以通过设备前面板的控制按钮进行系统配置，但建议使用专门的控制软件（Conference Composer）进行实时的、便捷直观的系统配置或修改。
Vortex EF2241的每路麦克风输入通道上带有先进的声学回声消除功能，在将4路麦克风输入信号与其它音频输入信号进行混合处理的同时，可以阻止接受到的信号被重新送回远端，再加上Polycom第三代的DSP降噪算法，从而消除了声学回声和恼人的背景噪声；而系统每路麦克风输入通道上的自动增益控制（AGC）功能，可以在用户设定的调节范围内对输入信号进行自动增益或衰减，加之每路输入/输出通道上的5段均衡控制，使得输出的声音品质更加清晰自然；系统内置的电话耦合器不仅提供了电话会议接入口，而且还可以消除电话线路上的回声及背景噪声；并带有自动增益控制功能；而系统内建的10 W功率放大器则可以满足一个50人左右会议室的扩声需求。

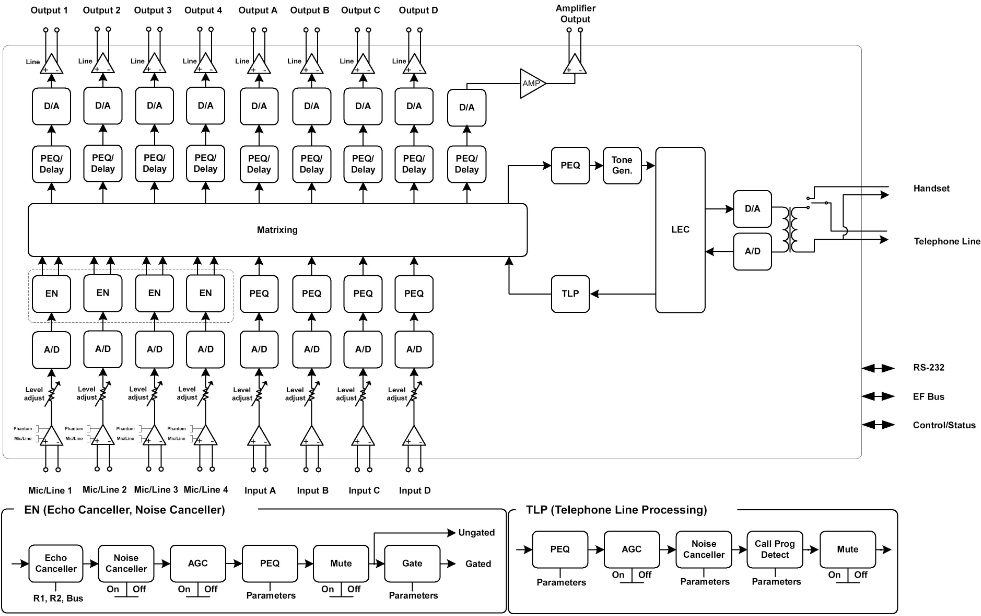

u 系统结构图：
u 与 Polycom SoundStation VTX 1000 会议电话及 VSX 7000 和 VSX 8000 系列视频会议装置集成
² 4 个话筒/线路电平输入接口（各输入接口均有幻像供电）
² 各通道单独消除回声
² 第三代 DSP 噪声消除算法（正在申请专利），在混音之前消除环境背景噪声，令音频输入更为干净
² 通常安装在需要举行音频会议的小型会议室中
u 特点和优点
² 提供四个麦克风/线路输入接口、四个线路输入接口、八个线路输出接口
² 集成外接电话接口和 10 瓦功率放大器
² 具有全带宽性能
² 最快的回音消除性能
² 多台设备可链接到一起，也可与 Vortex 设备配套使用
² 可通过前面板或随机附带的 Conference Composer 软件进行编程
u 解决方案
² 所有 Vortex 产品均与 SoundStation VTX 1000™ 及 VSX 8000 等 VSX™ 系列视频会议装置集成，可实现质量一流的语音和视频会议。
u 技术指标
² 物理尺寸（毫米）：宽Í长Í高 [ 1 U ]；483Í244Í45
² 重量（公斤）：净重：1.8 ；毛重：2.5

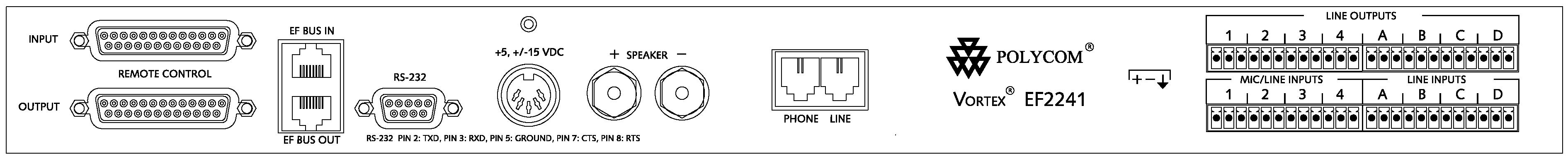

² 物理接口：RS-232 －DB9F；EF Bus输入/输出 －RJ45；电话线路/电话机 －RJ11（2个）；外控/状态 －DB25F；音频 －迷你型3.5mm凤凰插口
² 电源：需外接电源，输入电压 110－240 VAC；47－63 Hz；30 w
² 麦克风输入：-30 dBu至 +0 dBu / -66 dBu至 -33 dBu，为预设，可经软件调整
² 幻像电源：24 V，可经软件选择
² 线路输入：-20 dBu至 +0 dBu，为预设，可经软件调整
² 线路输出：-20 dBu至 +0 dBu，为预设，可经软件调整
² 功放输出：10 W，4－16欧姆
² 输入阻抗：> 10千欧姆
² 输出阻抗：50欧姆（可驱动600欧姆）
² 头顶空间：20 dB，为预设
² 信噪比：> 85 dB（线路输入，增益为0 dB）
² 频率响应：20 Hz － 22 kHz
² 回声消除追踪时限：270 ms
² 可消除回声总量：> 65 dB
² 收敛率：40 dB/秒
² 背景噪声抑制：0－15 dB，可经软件选择
² 工作温度：0－40摄氏度
² 外控输入：DB25F，1-24针与第25针连接
² 状态输出：每个DB25F输出5V，20 mA
² 线路回声消除器（电话耦合器）：
n 可消除回声：40 dB 总量 >60dB
n 收敛率：30 dB/秒
n 回声消除追踪时限：32 ms
三、Vortex EF2280带有消除声学回声、背景噪声装置的麦克风/线路智能矩阵调音台
3.1 EF2280 集成式自动话筒/矩阵混音器（带回声和噪声消除功能）
Vortex EF2280在消除回声以及背景噪声的同时，将话筒输入和其它音频输入自动混合。为会议室以及远程教学设施的通信提供高品质的声音。
u 系统概述：
通过EF总线最多可以同时将8台Vortex EF2280串接起来。单独一台Vortex EF2280包括话筒输入、线路电平输入、线路输出等。虽然对单元的编程可以通过前面板进行，但建议用系统附带的专业会议设计软件通过RS-232接口进行编程。
目前，系统包括32个用户预设，同时还包括16个用以满足普通扩声场所（例如：会议室、法庭、远程学习中心、多房间联席会议等等）需求的出厂预设。除此之外，我们还可以有效利用宏定义来进一步完善或者定制新的预设。
EF2280将8路话筒输入以及4路辅助音源输入自动混合。如果系统需要更多的话筒输入，只需另外连入EF2280单元（系统最多可以连接8个单元，即64个话筒输入）。我们可以通过连入的EF2280单元之所有通道数目计算当前所开放的话筒数目。在EF2280系统中，每一路话筒通道都具有先进的回声消除技术。同时系统中的话筒输入带有自动增益控制功能，可以在有效演讲模式时按所需自动调节音量。而在系统的所有输入/输出口上均设有5段参数均衡。
u 背景噪声问题
会议系统中所存在的一个普遍问题便是由放映机、HAVC系统或者室外交通引发产生的噪声。这个噪声会不断的对声音产生影响，使得各个站点间的通信出现问题，吸顶式话筒的采用使得通信更易受到噪声的影响。Polycom第三代DSP噪声消除算法在分析了整个音频频谱的基础上，不影响演讲质量以及不介入任何其它设备将背景噪声降低15dB。

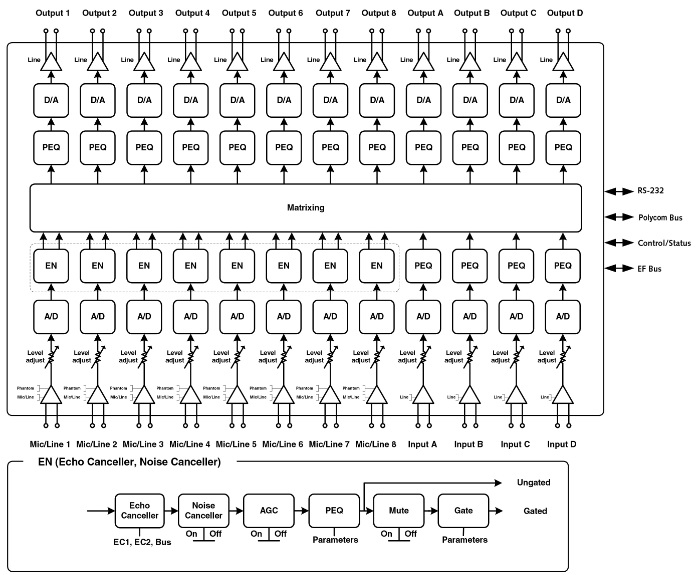

u 系统结构图：
u 多通道回声和噪声消除器，集成有自动话筒/矩阵混音器
² 音频和视频会议、远程学习、法庭等应用场合中的一整套综合解决方案
² 12 个输入、12 个输出、8 个麦克风/线路输入通道
² 可消除每支麦克风/线路输入的回声和环境噪声
² 具有用户可调节交叉点增益的 25 x 18 矩阵混音器
² 利用神经网络处理技术，由语音驱动的 AGC – 只对有效的语音信号作出反应
² 适用于每个输入通道和输出通道的 5 波段参量均衡器
u 特点和优点
² 适用于每个麦克风输入的可选 24V 幻像供电
² 全带宽性能 – 20 Hz 到 20 kHz 的吞吐量
² 可连接多达 8 个 Vortex 设备，而且对所有设备都可以进行 NOM 控制
² 系统可以支持高于 10dB 的室内增益
² 利用“Conference Composer”软件可轻松编程
² 32 个可由用户定义的预设、16 个出厂预设
u 解决方案
² 所有 Vortex 产品均与 SoundStation VTX 1000™ 及 VSX 8000 等 VSX™ 系列视频会议装置集成，可实现质量一流的语音和视频会议。
u 技术指标
² 物理尺寸（毫米）：宽Í长Í高 [ 1 U ]；483Í244Í45
² 重量（公斤）：净重：1.8 ；毛重：2.5

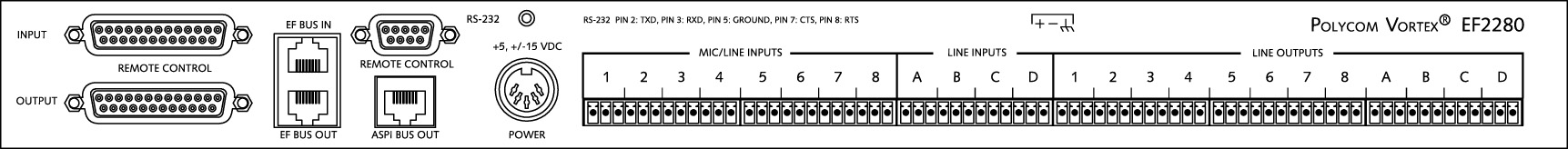

² 物理接口：RS-232 －DB9F；EF Bus输入/输出 －RJ45；Polycom Bus 输出 －RJ45；外控/状态 －DB25F；音频 －迷你型3.5mm凤凰插口
² 电源：需外接电源，输入电压 110－240 VAC；47－63 Hz；25 w
² 麦克风输入：-30 dBu至 +0 dBu / -66 dBu至 -33 dBu，为预设，可经软件调整
² 幻像电源：24 V，可经软件选择
² 线路输入：-20 dBu至 +0 dBu，为预设，可经软件调整
² 线路输出：-20 dBu至 +0 dBu，为预设，可经软件调整
² 功放输出：10 W，4－16欧姆
² 输入阻抗：> 10千欧姆
² 输出阻抗：50欧姆（可驱动600欧姆）
² 头顶空间：20 dB，为预设
² 信噪比：> 85 dB（线路输入，增益为0 dB）
² 频率响应：20 Hz － 22 kHz
² 回声消除追踪时限：270 ms
² 可消除回声总量：> 65 dB
² 收敛率：40 dB/秒
² 背景噪声抑制：0－15 dB，可经软件选择
² 工作温度：0－40摄氏度
² 外控输入：DB25F，1-24针与第25针连接
² 状态输出：每个DB25F输出5V，20 mA
